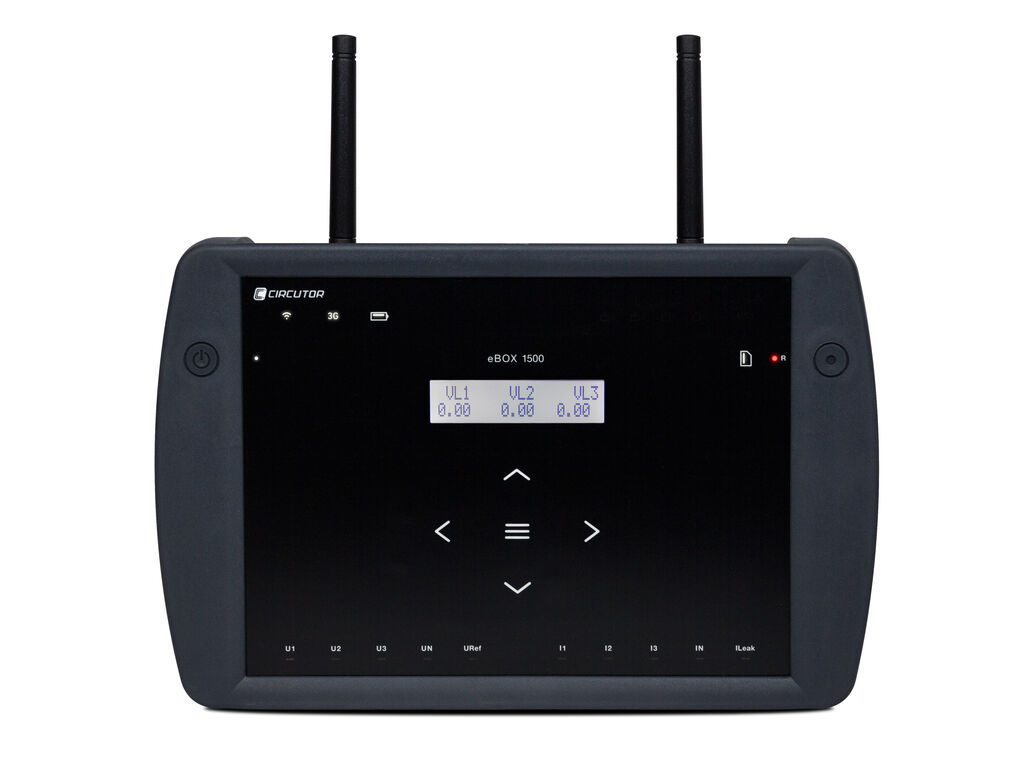

MYeBOX® es una gama de analizadores portátiles configurables desde una APP y/o una web que realizan el análisis y registro de los parámetros eléctricos, la medida y registro de transitorios con forma de onda y los parámetros de calidad de red según la norma EN 50160. La información es accesible de forma remota desde la misma APP y/o Web. MYeBOX® realiza la medida y registro de parámetros eléctricos en instalaciones monofásicas, bifásicas o trifásicas (con y sin neutro).

La APP/Web se conectan al dispositivo para visualizar los datos medidos en tiempo real, configurar completamente el equipo, iniciar o detener el registro de datos, enviar los datos registrados a la plataforma MYeBOX® Cloud e incluso acceder a los datos de la memoria para visualizarlos de forma gráfica o en tablas. La conectividad remota permite hacer un análisis de los datos medidos sin necesidad de desplazamientos. También es posible enviarse los datos registrados a un repositorio de datos para analizarlos posteriormente en PowerVision Plus, una de muchas virtudes de los analizadores portátiles configurables.

El equipo se puede configurar localmente mediante teclado capacitivo y las opciones de menú por pantalla, lo que lo convierte en una herramienta versátil y eficiente para profesionales del sector eléctrico.

MYeBOX® 150  y MYeBOX 1500® disponen de las siguientes características y funciones:

• 4 entradas de medida de tensión (U₁, U₂, U₃, U_n)
• 4 entradas de medida de corriente (I₁, I₂, I₃, I_n)
• Medida de los principales parámetros eléctricos.
• Energía consumida y generada.
• Medida en verdadero valor eficaz (TRMS)
• Medida en consumo y generación (4Q)
• Registro de eventos de calidad en tensión según EN 61000-4-30
• Registro de transitorios
• Registro de forma de onda asociada a los eventos de calidad y transitorios
• Medida según EN 61000-4-30
• Alimentación independiente a la medida
• Registro de forma de onda cada periodo de registro
• Pantalla LCD
• Teclado capacitivo
• Puerto microUSB para descarga de datos
• Detección automática de pinzas.
• Identificación de fases con colores
• Compatible con pinzas con EEPROM
• Registro de eventos del sistema (EVA)
• Sincronización NTP
• Envío de alarmas por e-mail
• Comunicación Wi-Fi (punto de acceso/terminal)
• Analizadores portátiles configurables

Asímismo el modelo MYeBOX 1500®  también dispone de:

• 1 entrada de medida de tensión U_ref
• 1 entradas de medida de corriente de fugas
• 2 entradas transistor para centralizar impulsos
• 2 salidas transistor para alarmas
• Comunicación 3G/4G

APLICACIONES

MYeBOX se puede usar para:

• Realizar estudios completos de una instalación eléctrica.
• Realizar un análisis de consumos, de curvas de carga, de perturbaciones de tensión de la instalación, visualización de las formas de onda, estudio de armónicos o medida de flicker entre otras opciones.
• Realizar auditorías y análisis remotos.

ALIMENTACIÓN AUXILIAR POR BATERÍA

ALIMENTACIÓN EN ALTERNA

ALIMENTACIÓN CON CARGADOR (ADAPTADOR)

CARACTERÍSTICAS AMBIENTALES

CARACTERÍSTICAS MECÁNICAS

NORMAS

CIRCUITO DE MEDIDA DE CORRIENTE

CIRCUITO DE MEDIDA DE TENSIÓN

COMUNICACIONES

INTERFACE USUARIO

ENTRADAS DIGITALES

MEMORIA

SALIDAS DIGITALES DE TRANSISTOR

PILA INTERNA

PRECISIÓN DE MEDIDAS

DESCARGAS
